PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。需求量也越來越大，工廠也比較多，良莠不齊，價格也盡不相同，那么無錫pcb線路板快板打樣制作如何呢，下面小編來詳細的說一說。

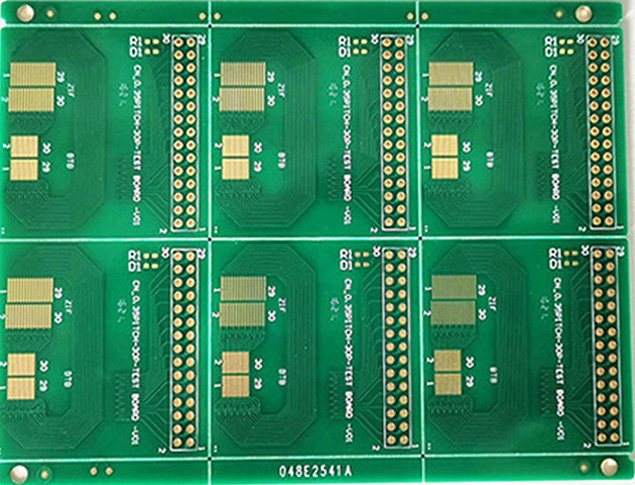

　　pcb加工能力

　　圖形線路

　　線寬線距 ≥3/3mil(0.076mm) 4/4mil(成品銅厚1 OZ)，5/5mil(成品銅厚2 OZ)，8/8mil(成品銅厚3 OZ)，條件允許推薦加大線寬線距。

　　網絡線寬線距 ≥6mil/8mil(0.15/0.20mm) 6/8mil(成品銅厚1 OZ)，8/10mil(成品銅厚2 OZ)，10/12mil(成品銅厚3 OZ)。

　　蝕刻字體字寬 ≥8mil(0.20mm) 8mil(成品銅厚1 OZ)，10mil(成品銅厚2 OZ)，12mil(成品銅厚3 OZ)。

　　BGA，邦定焊盤 ≥6mil(0.15mm)。

　　阻焊

　　阻焊類型 感光油墨 白色、黑色(亮光，啞光)、藍色、綠色、黃色、紅色等。

　　阻焊橋 綠色油≥0.1mm。

　　雜色油≥0.12mm。

　　pcb定制優勢

　　品質過硬

　　全程36道工序?qū)訉訖z測，以保障所生產的PCB產品通過美國UL、ISO9001、TS16949、CQC等產品安全認證，雙面板成品合格率>99%，多層板成品良率97.5%。

　　工藝能力

　　層數 12L 板厚 3.0mm 厚徑比 8:1 銅厚3oz 工作板尺寸 520mm x 650mm 四層板 0.4mm 小孔/焊盤 0.1/0.20mm 小線寬/線距 0.075/0.075mm。

　　以上就是小編整理的關于"無錫pcb線路板快板打樣制作",希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
