pcb阻焊綠油塞孔的七大優點

  • 發表時間:2019-09-09 17:14:34
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:1298
  • 本文有559個文字,預計閱讀時間2分鐘

  目前PCB各種通孔中除零件插腳孔、機械孔、散熱孔與測試孔外,其他導通孔(如Via Hole)無須裸露均要求用防焊油墨塞孔,特別是HDI高密度連接技術越來越趨于密集化,用于封裝類的PCB板VIP孔、VBP孔越來越多,且均多要求過孔塞油,那么用防焊塞孔有什么好處呢,下面小編來介紹一下。

  綠油塞孔是將過孔中塞綠油,一般以塞滿三分之二部分,不透光較好。一般如果過孔較大,根據板廠的制造能力不一樣,油墨塞孔的大小也不一樣,一般的16mil以下的可以塞孔,再大的孔要考慮板廠是否能塞。

  pcb阻焊塞孔的優點

  1、塞孔可防止密間距器件(比如BGA)造成的可能性的短路。這就是設計過程中BGA下的過孔要塞孔的原因。因為沒有塞孔,這個出現過短路的案例。

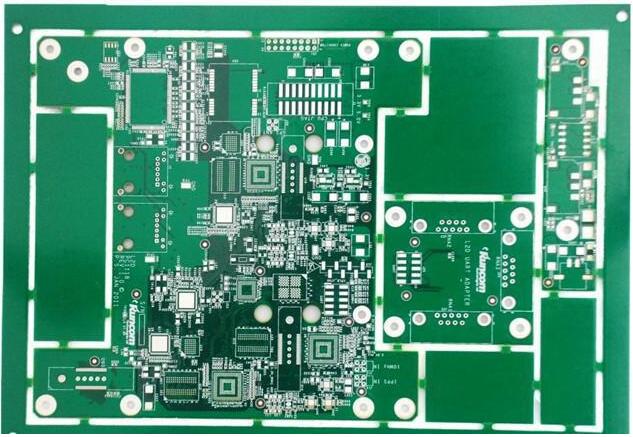

防焊塞孔的優點介紹

  2、塞孔可防止PCB過波峰焊時錫從導通孔貫穿元件面造成短路;這也就是說在波峰焊設計區域的范圍內(一般焊接面在5mm或以上)沒有過孔或者是過孔做塞孔處理的原因。

  3、避免助焊劑殘留在導通孔內。

  4、電子廠表面貼裝以及元件裝配完成后PCB在測試機上要吸真空形成負壓才完成。

  5、防止表面錫膏流入孔內造成虛焊,影響貼裝;這一點在散熱焊盤加過孔上體現得最明顯。

  6、防止過波峰焊時錫珠彈出,造成短路。

  7、塞孔對SMT 制程會有一定的幫助。

  以上就是小編整理的關于pcb阻焊綠油塞孔七大優點,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
